消防報警改造方案

一、 改造方案

1、 設計依據

《建筑設計防火規范》GBJ16-87

《火災自動報警系統設計規范》GB50016-98

《自動噴水滅火系統設計規范》GB50084-2001

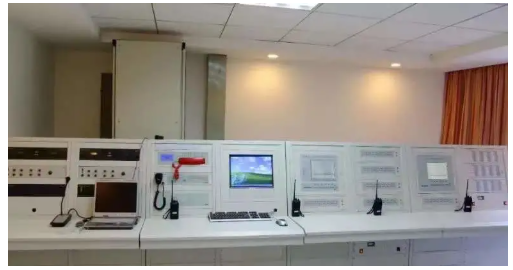

2、 火災自動報警系統

2.1因現有火災自動報警系統經多年使用，設備元件已經老化，消防控制主機整體報故障，且性能已經不能滿足現行消防規范要求，應重新更換火災自動報警系統設備，并依據現行消防規范完善其設備功能，以達到通過消防驗收條件。

2.2依據《建筑設計防火規范》GBJ16-87第8.6.2條規定，該建筑內室內消火栓箱處應設置直接啟動消火栓泵的按鈕。完成在任意消火栓處可直接啟動消火栓泵的功能。

2.3依據《火災自動報警系統設計規范》GB50016-98第6.3.1.6條規定，本建筑內應設置消防應急廣播系統，可依照消防規范要求由火災自動報警控制器對消防廣播系統進行分區聯動控制。原有室內背景音樂系統與火災自動報警控制器無法聯動，應更換背景音樂廣播主機，保證消防聯動功能的實現。

2.4依據《火災自動報警系統設計規范》GB50016-98第6.3.1.8條規定，本建筑火災自動報警系統應具有火災情況下切斷非消防

電源的功能，在本次改造中應完善此項功能。需在配電室各配電支路處增設分離脫扣器，由火災自動報警系統聯動模塊通過24V控制切除非消防電源。

2.5依據《火災自動報警系統設計規范》GB50016-98第5.6.3.1、

6.1.3.7條規定，本建筑內應設置消防直通電話系統，以保證火災期間各與消防相關的設備間之間的直接通訊。應在消防控制室、消防泵房、配電間、排煙風機房、電梯間等重要設備用房內增設消防直通電話。

2.6依據《火災自動報警系統設計規范》GB50016-98第6.3.8條規定，應對室內防火卷簾門聯動關系進行重新編輯，作為防火分隔使用的防火卷簾門應在火災自動報警控制器接收到防火分區內任意一點煙霧探測器報警后下降到底。設置于疏散通道上的防火卷簾應在火災自動報警控制器接收到防火分區內任意一點煙霧探測器報警后下降至距地面1.8米處，在溫度探測器報警后下降到底。

2.7依據《火災自動報警系統設計規范》GB50016-98第6.3.9.1條規定，室內空調應在火災期間停止運行，以避免對室內輸送氧氣，助長火勢。故應在空調配電柜處設置火災自動報警系統聯動模塊，保證在火災自動報警控制器接收到火警信號后停止空調系統運轉。

2.8依據《建筑設計防火規范》GBJ16-87第9.3.10、9.3.11條規定，空調系統的防火閥應在火災自動報警控制器接受到火警信

號后自動關閉，但原有防火閥不能接受控制信號，應更換為具有控制功能的防火閥，以保證消防規范要求功能的實現。

2.9依據《火災自動報警系統設計規范》GB50016-98第6.3.1.2條規定，消防水泵、噴淋水泵、排煙風機和正壓送風機等設備的啟停應能在消防控制室手動直接控制，故需在消防控制室中火災自動報警控制器上設置手動直啟盤，以滿足消防規范要求。

2.10依據《建筑設計防火規范》GBJ16-87第10.3.3條規定，通向室內的消防控制室的門應設置甲級防火門且依據《火災自動報警系統設計規范》GB50016-98第6.2.1條規定在消防設備用房的門上應設置明顯的標志。

***********2.11依據《建筑設計防火規范》GBJ16-87第10.2.6、10.2.8條規定，本建筑展覽廳和疏散通道上應設置應急照明和疏散指示標志系統。且依據《建筑設計防火規范》GBJ16-87第10.1.2條規定，應急照明系統采用蓄電池作為備用電源，連續時間不小于20min，疏散指示標志系統由消防電源供電，火災情況下不切斷電源。

3、 自動噴水滅火系統

3.1依據《自動噴水滅火系統設計規范》GB50084-2001表5.0.1條規定，本建筑屬于中危險級Ⅰ級的展覽廳，其噴淋系統設計流量應為21L/S，原有噴淋水泵流量為14L/S，不滿足現行消防規范要求，故應將噴淋水泵更換，流量滿足現行消防規范要求（25L/S，H＝70 m N＝30KW）。同時，原設計噴淋系統吸水母管

管徑為DN100，不滿足系統供水量需求，應更換為DN200管道。

3.2噴淋泵控制柜應根據重新更換的噴淋水泵規格進行重新更換，以保證正常的使用功能，同時對噴淋水泵的供電及雙電源互投柜也應進行相應增容。

3.3依據《自動噴水滅火系統設計規范》GB50084-2001第10.2.4條規定，應采取控制水泵出口壓力的措施，為滿足消防規范要求，應在噴淋系統管網上增設手動泄水裝置和機械安全閥。

3.4為保證自動噴水滅火系統的正常運轉，減少故障隱患，應在系統濕式報警閥前增設過濾器，以避免水中雜質進入噴淋系統管網。

4、 室內消火栓系統

4.1依據《建筑設計防火規范》GBJ16-87表8.5.2條規定，本建筑屬于建筑體積超過25000m3的展覽廳，其室內消火栓系統設計流量應為20L/S，原有消防水泵流量為14L/S，不滿足現行消防規范要求，故應將消防水泵更換，流量滿足現行消防規范要求（20L/S，H＝52 m N＝22KW）。原消火栓系統立管為DN80,不滿足消防規范要求，應更換為DN100管道。

4.2消防泵控制柜應根據重新更換的消防水泵規格進行重新更換，以保證正常的使用功能，同時對消防水泵的供電及雙電源互投柜也應進行相應增容。

二、 改造施工方案

1、消防自動報警系統

1.1材料選擇：

報警回路采用ZRRVS雙絞線,利用原有線管延頂墻暗敷。

根據規范要求，火災自動報警系統的傳輸線路和50V以下供電控制線路，應采用電壓等級不低于交流250V的阻燃銅芯絕緣導線。采用交流200/380V的供電的控制線路應采用電壓等級不低于交流500V的銅芯絕緣導線或銅芯電纜。

1.2布管：

金屬軟管引入設備時，軟管與鋼管、軟管與設備間的連接應用軟管接頭連接。軟管應用管卡固定，其固定點間距不大于1m。

1.3布線:

1.3.1火災自動報警系統的布線，應符合現行 標準《電氣裝置工程施工及驗收規范》。

1.3.2電氣配管在穿線前，首先將管內積水及雜物清除，布管穿線采用帶絲牽引法，接線采用繞接焊錫法。當穿線困難時，可使用滑石粉潤滑，禁止使用油脂或墨粉。

1.3.3不同系統不同電壓等級不同電流類別的線路，不應穿于同一根管內或線槽的同一槽孔內。

1.3.4火災自動報警系統導線敷設后，應對每回路的導線用500V的兆歐表測量絕緣電阻，其對地絕緣電阻值不應小于20MΩ。

1.3.5 線纜在穿線盒內應留有30-50mm的余量。

1.4火災探測器：

1.4.1探測器至墻壁、梁邊的水平距離，不應小于0.5m。

1.4.2探測器周圍0.5m內，不應有遮擋物。

1.4.3感溫探測器的安裝間距，不應超過10m；感煙探測器的安裝間距，不應超過15m。探測器距端墻的距離，不應大于探測器安裝間距的一半。

1.4.4探測器宜水平安裝。當必須傾斜安裝時，傾斜角度不應大于45°。

1.4.5探測器底座的外接導線應留有不小于15cm的余量，入端處應有明顯標志。探測器底座應固定牢靠，其導線連接必須可靠壓接或焊接，焊接時，不得使用帶腐蝕性的助焊劑。

1.4.6探測器底座的穿線孔宜封堵，安裝完畢后的探測器底座應采取保護措施。

1.4.7探測器的確認燈，應面向便于人員觀察的主要方向。

1.4.8探測器在即將調試時方可安裝。在安裝前應妥善保管，并應采取防塵、防潮、防腐蝕措施。

1.5手動報警按鈕：

1.5.1手動報警按鈕，應安裝在墻上距地面高度1.5m處。

1.5.2手動報警按鈕，應安裝牢固，并不得傾斜。

1.5.3手動報警按鈕的外接導線應留有不小于10cm的余量，且在其端部有明顯標志。

1.6系統的調試：

1.6.1火災報警系統的調試，應在系統施工結束后進行。

1.6.2火災自動報警系統的調試，應先分別對探測器、集中報警

控制器、火災報警裝置和消防控制設備等逐個進行單機通電檢查，正常后方可進行系統調試。

1.6.3火災自動報警系統通電后，應按照現行 標準《火災報警控制器通用技術條件》的有關要求，對報警控制器進行下列檢查：火災報警自檢功能；消音、復位功能；故障報警功能；火災優先功能；報警記憶功能；電源自動轉換和備電的自動充電功能；備用電源的欠壓和過壓報警功能。

1.6.4檢查火災自動報警系統的主電源和備用電源，其容量應分別符合現行有關 標準的要求，在備用電源連續充放電3次后，主電源和備用電源應能自動轉換。

1.6.5應用專用檢查儀器對探測器逐個進行試驗，其動作應準確無誤。

1.7.6應分別用主電源和備用電源供電，檢查火災自動報警系統的各項控制功能和聯動功能。

1.6.7火災自動報警系統應在運行120小時無故障后，填寫調試報告。

2、特殊工藝要求

因本次改造為裝修后施工，故對本次施工做如下施工要求：

2.1改造中火災自動報警系統穿線線管盡量利用原有線管，在新增設報警聯動點或原有線管無法利用的部分需增設部分新線管。

2.2在吊頂處施工時應盡量利用原有孔洞，在必要時應開設工藝檢修孔，并重新封堵，保證施工后吊頂完好。

按此方案施工可滿足消防規范要求，系統性能穩定，功能完備，且一次性通過消防驗收。

2015年12月18日
