氣體噴頭如何選型和安裝符合規范要求？

一、問題描述及原因分析

1．問題描述

1）現場施工擅自調整氣體滅火管網布置、走向、標高和噴頭的安裝位置，造成滅火劑噴放不均勻或噴放時間延長，影響滅火效果；

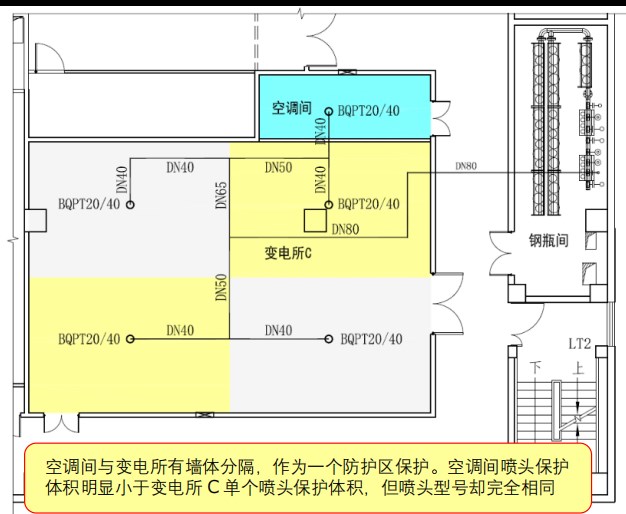

2）供貨單位采購的氣體滅火系統噴嘴規格型號與設計不符；【圖示1】

3）在深化設計、生產或供貨時，根據現有產品進行選型，造成噴頭實際規格代號與理論計算結果出現較大偏差；

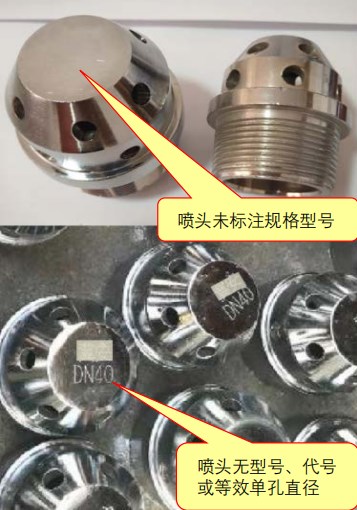

4）選用的氣體噴頭無規格型號或標注不規范。【圖示2】

圖示1

圖示2

2．原因分析

1）施工中為避讓其他專業設備和管線而隨意調整；

2）制造商的噴頭規格經型式檢驗合格的系列偏少；

3）施工單位為了降低成本，采購的氣體噴頭無規格型號。

二、規范要求及正確做法

1．規范要求

☆《氣體滅火系統設計規范》(GB 50370-2005)第3.1.11條、第3.1.12條、第3.3.18條、第3.4.11條、第4.1.7條【圖示3】、第4.1.8條。

2．正確做法

圖示3

三、應對措施及防治指南

1．氣體滅火系統噴頭的選型和安裝，對系統噴放時間和噴放濃度有著直接的影響，特別是內部存在多個隔間或設置吊頂、地板的保護區，隔斷會阻礙滅火劑的流動，每一個空間需要靠計算所得的噴頭壓力和等效孔口面積來保證各自空間內部的噴放量、噴放壓力和噴放時間，并在規定時間內建立起設計要求的滅火濃度；

2．在噴嘴明顯部位應 性標出生產單位或商標、噴嘴型號、代號或等效單孔直徑。因此，氣體滅火系統設計必須有詳細的壓力計算，出具計算書，并根據設計計算數據，在施工圖中明確系統管網布置和噴頭規格代號。施工單位在設備采購或施工前，應仔細核對產品規格型號、實際管網布置和施工圖的匹配性，若出現偏差，應對系統進行深化設計計算，滿足規范要求后方可施工。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《氣體滅火系統設計規范》(GB 50370-2005)

第3.1.11條 管網上不應采用四通管件進行分流。

第3.1.12條 噴頭的保護高度和保護半徑，應符合下列規定：

1更大 保護高度不宜大于6.5m；

2最小保護高度不應小于0.3 m；

3噴頭安裝高度小于1.5 m時，保護半徑不宜大于4.5 m；

4噴頭安裝高度不小于1.5m時，保護半徑不應大于7.5 m。

第3.3.18條 噴頭的實際孔口面積，應經試驗確定，噴頭規格應符合本規范附錄D的規定。

第3.4.11條 噴頭的實際孔口面積，應經試驗確定，噴頭規格應符合本規范附錄D的規定。

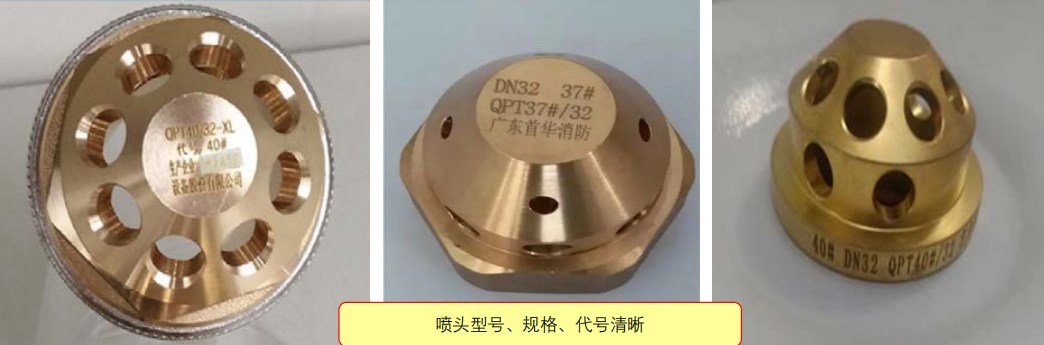

第4.1.7條 噴頭應有型號、規格的 性標識。設置在有粉塵、油霧等防護區的噴頭，應有防護裝置。

第4.1.8條 噴頭的布置應滿足噴放后氣體滅火劑在防護區內均勻分布的要求。當保護對象屬可燃液體時，噴頭射流方向不應朝向液體表面。

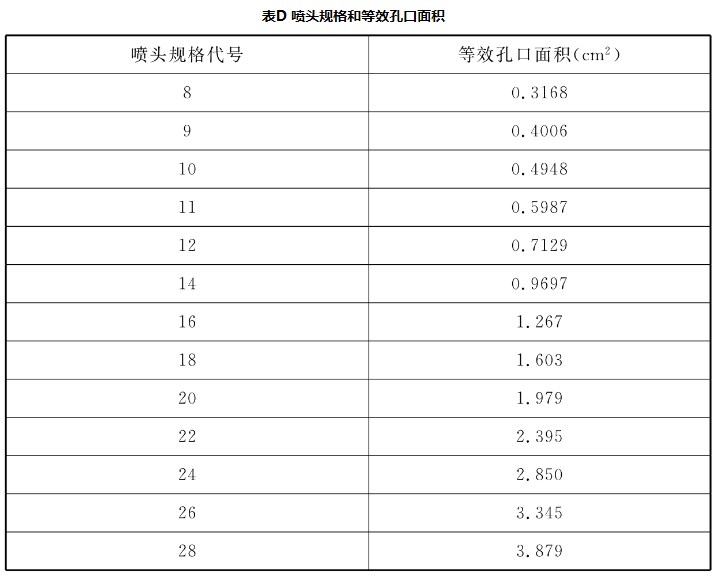

附錄D
