消防設備如何安裝及調試？

消防系統調試及試運行

節  調試準備及系統主要設備供應商配合工作

一、調試準備

1、調試前準備必須的材料、工具及設備儀器。

2、確定調試程序、調試人員資格審查和職責分工以及調試時間安排。

3、開通調試前應按設計要求檢查火災自動報警設備的規格、型號、數量、備品、備件和技術資料等是否齊全。應先分別對消防控制設備等逐個進行單體通電檢查。

4、檢查線路，對錯線、開路、虛焊和短路等以及施工存在的問題應逐一加以排除。正常后方可進行系統調試。

二、主要設備供應商配合工作。

1、本工程要求以下設備供應商配合調試工作：消防水泵供應商、火災報警系統設備供應商、閥門及組件供應商。

2、在施工安裝期間，我司要求主要系統設備供應商派專業工程師對施工提供技術指導，協助我公司對消防系統的安裝，以保證安裝的質量。在調試前需進行施工質量檢查，以下為檢查的主要內容：

1）火災報警點的安裝、布線及接線。

2）施工驗收文件、整改記錄、圖紙及測試資料。

3）線槽、管路的敷設和布線情況。

4）消防中心的調試條件。

3、供應商專業工程師協同我司編制調試方案，參加調試驗收的整個過程。

第二節  單系統調試

一、 火災自動報警系統（單系統）調試

（一）、火災自動報警系統調試前須具備的條件

1、消防控制室內火災自動報警系統設備的施工安裝及連線工作已完成。

2、探測回路中的所有部件，包括探測器、模塊等安裝完畢，探測回路線不應有斷路、短路、對地等故障。

3、220V市電及24V直流供電設備安裝完畢，不能采用臨時電源。

4、調試系統有按實際修改過的火災自動報警系統施工圖及接線圖（如模塊端子箱的接線圖、探測器回路的接線順序、聯動設備清單等等），且施工變更已經記錄在圖紙上。

5、系統調試方案應已取得業主、監理工程師認可。

6、已確定參加系統調試的人員，包括業主、監理、總包方和項目部技術負責人、工程師和技術員。

（二）、系統調試主要步驟

1、審查系統配置

2、確定消防設備聯動方案

3、現場調試計劃安排

4、系統通電及調試

5、配置所有探測及控制點

6、現場協調及報告

（三）、系統調試方法

火災自動報警系統的調試分為三部分內容：

1、消防控制中心設備安裝單機調試。

2、自動報警系統自身器件的編接、登記聯動關系的編制及輸入。

1）完善竣工圖紙、將施工過程中發生的所有涉及到有關器件位置的更改、數量的增減等內容設變更標注在竣工圖上，以便下一步工作時不發生遺漏。

2）將系統內的編址器件按照設備要求進行編址工作，將地址號標注在圖紙器件附近，以便安裝時按照已定下的編址進行地址安裝器件時發生地址錯誤，同時該地址號也為編制聯動關系提供聯動器件邏輯輸入號。在設定地址號后根據設備情況要求標定器件安裝位置的名稱，以便報警控制器能顯示報警點的名稱。

3）將上述工作完成后，應進行線路的絕緣電阻的測量測量時應對線間、線地之間進行測量，保證線路之間及線路與地之間達到規范要求的絕緣程度，使系統開通時不會產生線路故障。探測、聯動總線路上的干擾情況是否影響該設備的運行。

4）連接好設備的工作接地，提高設備運行時抗電源交流干擾，保證系統可靠工作，減少因交流干擾產生的準備工作。

5）按照設計位置安裝系統器件，安裝結束后開機登錄器件，觀察系統運行狀況，排除故障，待系統正常穩定運行后輸入聯動邏輯關系。

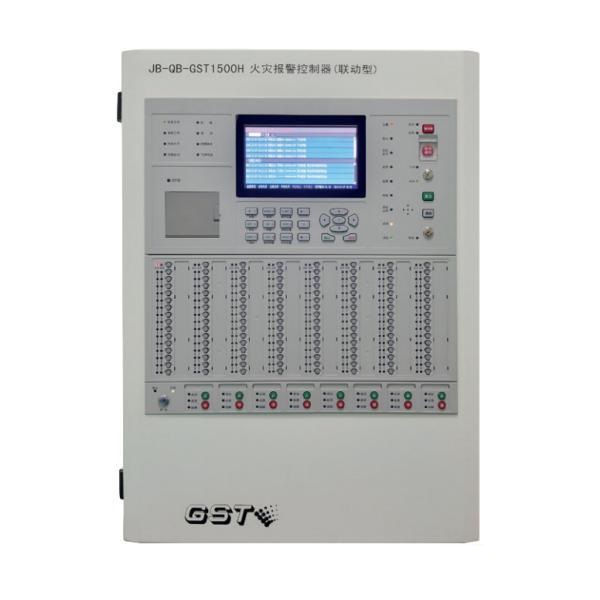

3、火災報警控制器調試

1）調試前應切斷火災報警控制器的所有外部控制連線，并將任一個總線回路的火災探測器以及該總線回路上的手動火災報警按鈕等部件連接后，方可接通電源。

2）按現行 標準《火災報警控制器》GB 4717 的有關要求對控制器進行下列功能檢查并記錄，控制器應滿足標準要求：

a.檢查自檢功能和操作級別；

b.使控制器與探測器之間的連線斷路和短路，控制器應在100s 內發出故障信號（短路時發出火災報警信號除外）；在故障狀態下，使任一非故障部位的探測器發出火災報警信號，控制器應在1min內發出火災報警信號，并應記錄火災報警時間；再使其他探測器發出火災報警信號，檢查控制器的再次報警功能；

c.檢查消音和復位功能；

d.使控制器與備用電源之間的連線斷路和短路，控制器應在100s 內發出故障信號；

e.檢查屏蔽功能；

f.使總線隔離器保護范圍內的任一點短路，檢查總線隔離器的隔離保護功能；

g.使任一總線回路上不少于10 只的火災探測器同時處于火災報警狀態，檢查控制器的負載功能；

h.檢查主、備電源的自動轉換功能，并在備電工作狀態下重復第7 款檢查；

i. 檢查控制器特有的其他功能。

3）軟件功能檢查：檢查軟件的開放性、穩定性及完好的操作界面是否滿足設計要求。

4、系統備用電源調試

1）檢查系統中各種控制裝置使用的備用電源容量，電源容量應與設計容量相符。

2）使各備用電源放電終止，再充電48h后斷開設備主電源，備用電源至少應保證設備工作8h，且應滿足相應的標準及設計要求。

5、消防設備應急電源調試

1）切斷應急電源應急輸出時直接啟動設備的連線，接通應急電源的主電源。

2）按下述要求檢查應急電源的控制功能和轉換功能，并觀察其輸入電壓、輸出電壓、輸出電流、主電工作狀態、應急工作狀態、電池組及各單節電池電壓的顯示情況，做好記錄，顯示情況應與產品使用說明書規定相符，并滿足要求。

a.手動啟動應急電源輸出，應急電源的主電和備用電源應不能同時輸出，且應在5s 內完成應急轉換；

b.手動停止應急電源的輸出，應急電源應恢復到啟動前的工作狀態；

c.斷開應急電源的主電源，應急電源應能發出聲提示信號，聲信號應能手動消除；接通主電源，應急電源應恢復到主電工作狀態；

d.給具有聯動自動控制功能的應急電源輸入聯動啟動信號，應急電源應在5s 內轉入到應急工作狀態，且主電源和備用電源應不能同時輸出；輸入聯動停止信號，應急電源應恢復到主電工作狀態；

e.具有手動和自動控制功能的應急電源處于自動控制狀態，然后手動插入操作，應急電源應有手動插入優先功能，且應有自動控制狀態和手動控制狀態指示。

3）斷開應急電源的負載，按下述要求檢查應急電源的保護功能，并做好記錄。

a.使任一輸出回路保護動作，其他回路輸出電壓應正常；

b.使配接三相交流負載輸出的應急電源的三相負載回路中的任一相停止輸出，應急電源應能自動停止該回路的其他兩相輸出，并應發出聲、光故障信號；

c.使配接單相交流負載的交流三相輸出應急電源輸出的任一相停止輸出，其他兩相應能正常工作，并應發出聲、光故障信號。

4）將應急電源接上等效于滿負載的模擬負載，使其處于應急工作狀態，應急工作時間應大于設計應急工作時間的1.5 倍，且不小于產品標稱的應急工作時間。

5）使應急電源充電回路與電池之間、電池與電池之間連線斷線，應急電源應在100s 內發出聲、光故障信號，聲故障信號應能手動消除。

6、點型感煙、感溫火災探測器調試

a.采用專用的檢測儀器或模擬火災的方法，逐個檢查每只火災探測器的報警功能，探測器應能發出火災報警信號。

b.對于不可恢復的火災探測器應采取模擬報警方法逐個檢查其報警功能，探測器應能發出火災報警信號。當有備品時，可抽樣檢查其報警功能。

二、消防給水系統調試

（一）、消防給水系統調試應具備下列條件：消防水池、水箱已儲備設計要求的水量；系統供電正常；消防氣壓給水設備的水位、氣壓符合設計要求；濕式噴水滅火系統管網內已充滿水；閥門無泄漏；與系統配套的火災自動報警系統處于工作狀態。

（二）、水源測試應符合下列要求

1、按設計要求核實水泵接合器的數量和供水能力，并通過移動式消防水泵做供水試驗進行驗證。

(三)消火栓系統的調試

1、由于該工程消火栓泵安裝不在我司投標范圍之內，該部分單機調試內容不在該方案之內。

2、不利點消火栓充實水柱的測量

當消火栓系統的靜壓值經調整測量符合要求后，就進行不利點消火栓充實水柱的測量。

打開試驗消火栓，接好水帶、水槍，啟動消防泵。當消火栓出水穩定后測量充實水柱長度是否滿足不小于10m要求.

（四）、自動噴水系統調試

1、由于該工程噴淋泵安裝不在我司投標范圍之內，該部分單機調試內容不在該方案之內。

2、水流指示器的調試

啟動自動噴水滅火系統的末端試水裝置，通過 表測量水流指示器輸出信號端子，利用秒表測量在末端試水裝置放水后5～90s內水流指示器是否發出動作信號。如發不出動作信號，則應重新調整水流指示器的漿葉是否打開，方向是否正確，微動開關是否連接可靠，與聯動機構接觸是否可靠。調試工作期間系統穩壓裝置應正常工作。

3、報警閥性能調試符合如下：

濕式報警裝置在系統充水結束后，閥前壓力表和閥后壓力表的讀數應相等，表明水源壓力正常，管網無漏損。

打開試警鈴閥觀察水力警鈴應在5～90s內發出報警聲音。用 表測量壓力開關是否有信號輸出，用聲壓計在距離水警鈴3m外處（水力警鈴噴嘴處壓力不小于0.5Mpa時）其警鈴聲強度應不小于70dB。

三、消防電話系統調試

首先開通電話系統，并試驗各樓層、分區所有的電話插孔、電話分機與總機之間的通訊功能是否正常，并排除存在的故障。在調試其他系統、其他設備時即可使用電話系統。

第三節  系統聯動調試

一、聯動調試準備工作

1、各系統單項調試結束后，項目部將組建聯動調試小組：

 組長：項目經理

 組員：項目技術負責人、專業工程師、施工人員，機電安裝單位負責人及施工人員、主要設備供應商現場人員。

為便于提前熟悉系統及更高的維護系統，在調試階段我司要求客服維保部全程參與協助系統聯動調試。

同時，我司將邀請監理單位、業主單位相關負責人進行現場指導及見證工作。

2、與消防系統有關的各單個系統分別調試驗收合格后，再進行消防火災自動報警系統聯動控制的調試。聯動調試應當具備以下條件：

1）要聯動調試的各系統（消火栓系統、自動噴淋系統、防排煙系統、防火卷簾門系統、疏散指示與應急照明系統、消防廣播系統等）均安裝調試完畢；建筑內部裝修施工完畢。

2）系統供電正常。

3）消防水泵、消防風機、防火卷簾門等主要聯動設備已經經過試運轉并且功能正常。

4）控制中心所有設備均安裝完畢，主電源已接通，所有線路均已連通并放至控制中心的主機。

5）消防報警與聯動系統調試前應具備編碼的平面圖、系統圖、接線圖、安裝圖、設備使用說明書、設計和施工的變更記錄及其他必要的技術文件。

6）用于調試檢測的儀器設備完好，功能正常。參加調試的人員組織到位。

7）調試方案經報業主、監理審批通過。

二、調試步驟

本著先單機、單個系統分別調試、再系統聯動調試的原則，先調試報警系統、再調試聯動系統，先調試手動控制功能、再調試自動控制功能。先分別對電話系統、火災自動報警系統進行單機調試。對于火災自動報警系統，先對火災探測器、火災報警裝置和消防控制設備等分別進行單機通電檢驗，正常后再進行總體聯動調試。

三、系統聯動調試

（一）一般規定

1、按設計和規范要求，確定消防系統自動控制的邏輯關系，將自動控制的程序輸入控制器。并進行系統的聯動試驗，檢查和測試所有消防設備動作是否正常，邏輯關系是否符合要求。

2、調試過程中小組人員應服從組長的統一安排和調動，調試的內容和結果都應填寫調試記錄。

3、火災自動報警及聯動控制系統在連續運行120小時無故障后，完成調試，填寫系統調試報告。

4、在開通各回路前，對整個系統的各編碼點進行設備定義，并輸入二次編碼、文字注釋，各聯動控制點均一一對應地定義在手動控制盤上。

首先調試報警系統，各回路信號線，電源線經測試對地電阻、線間電阻等符合要求后，開通各個回路及編碼點，并排除各個探測器和模塊的故障，再對每個感煙探測器加煙，對感溫探測器加熱，對各手動按鈕、消防按鈕試按，各報警點應能正常報警，防火閥動作后主機上均應有信號顯示，主機顯示的各個編碼點與圖紙及現場均應能一一對應。主機的火災報警、故障報警、報警記憶及打印輸出功能、消音復位功能、火警優先功能及報警總線、電源總線的隔離功能均應能正常實現。然后調試消防設備的手動控制功能。每層樓的警鈴、廣播應能在主機上啟動，設備動作到位后應有反饋信號，排煙風機、消防泵、噴淋泵應能在主機上啟動、停止，設備運行時應有信號反饋到主機，在主機上啟動消防電梯后，電梯應能迫降一層，復位后恢復正常。

（二）消防聯動控制器調試

1、將消防聯動控制器與火災報警控制器、任一回路的輸入/輸出模塊及該回路模塊控制的受控設備相連接，切斷所有受控現場設備的控制連線，接通電源。

2、按現行 標準《消防聯動控制系統》GB16806 的有關規定檢查消防聯動控制系統內各類用電設備的各項控制、接收反饋信號（可模擬現場設備啟動信號）和顯示功能。

3、使消防聯動控制器分別處于自動工作和手動工作狀態，檢查其狀態顯示，并按現行 標準《消防聯動控制系統》GB16806 的有關規定進行下列功能檢查并記錄，控制器應滿足相應要求：

1）自檢功能和操作級別。

2）消防聯動控制器與各模塊之間的連線斷路和短路時，消防聯動控制器能在100s秒內發出故障信號。

3）消防聯動控制器與備用電源之間的連線斷路和短路時，消防聯動控制器應能在100s內發出故障信號。

4）檢查消音、復位功能。

5）檢查屏蔽功能。

6）使總線隔離器保護范圍內的任一點短路，檢查總線隔離器的隔離保護功能。

7）使至少50 個輸入/輸出模塊同時處于動作狀態(模塊總數少于50 個時，使所有模塊動作)，檢查消防聯動控制器的大負載功能。

8）檢查主、備電源的自動轉換功能，并在備電工作狀態下重復7）步驟檢查。

4、接通所有啟動后可以恢復的受控現場設備。

5、使消防聯動控制器的工作狀態處于自動狀態，按現行 標準《消防聯動控制系統》GB16806的有關規定和設計的聯動邏輯關系進行下列功能檢查并記錄：

1）按設計的聯動邏輯關系，使相應的火災探測器發出火災報警信號，檢查消防聯動控制器接收火災報警信號情況、發出聯動信號情況、模塊動作情況、受控設備的動作情況、受控現場設備動作情況、接收反饋信號(對于啟動后不能恢復的受控現場設備，可模擬現場設備啟動反饋信號)及各種顯示情況；

2）檢查手動插入優先功能。

6、使消防聯動控制器的工作狀態處于手動狀態，按現行 標準《消防聯動控制系統》GB16806的有關規定和設計的聯動邏輯關系依次手動啟動相應的受控設備，檢查消防聯動控制器發出聯動信號情況、模塊動作情況、受控設備的動作情況、受控現場設備動作情況、接收反饋信號(對于啟動后不能恢復的受控現場設備，可模擬現場設備啟動反饋信號)及各種顯示情況。

7、對于直接用火災探測器作為觸發器件的自動滅火控制系統除符合本節有關規定外，尚應按現行 標準《火災自動報警系統設計規范》GB 50116 規定進行功能檢查。

（三）區域顯示器（火災顯示盤）調試

將區域顯示器（火災顯示盤）與火災報警控制器相連接，按現行 標準《火災顯示盤通用技術條件》GB 17429 的有關要求檢查其下列功能并記錄，控制器應滿足標準要求：

1）區域顯示器（火災顯示盤）能否在3s內正確接收和顯示火災報警控制器發出的火災報警信號。

2）消音、復位功能。

3）操作級別。

4）對于非火災報警控制器供電的區域顯示器（火災顯示盤），應檢查主、備電源的自動轉換功能和故障報警功能。

（四）消防廣播系統

以手動方式在消防控制室對所有廣播分區進行選區廣播，對所有共用揚聲器進行強行切換；應急廣播應以大功率輸出；對擴音機和備用擴音機進行全負荷試驗，每一個揚聲器都應能發音，音質、音量應符合要求；對接入聯動系統的消防應急廣播設備系統，使其處于自動工作狀態，然后按設計的邏輯關系，檢查應急廣播的工作情況，其控制程序應符合下列要求：

(1)二層及以上的樓房發生火災，應先接通著火層及其相鄰的上下層；

(2)首層發生火災，應先接通本層、二層及地下各層；

(3)地下室發生火災，應先接通地下各層及首層；

(4) 含多個防火分區的單層建筑，應先接通著火的防火分區及其相鄰的防火分區。

選層廣播功能、消防廣播與背景音樂的切換功能、動作反饋功能均應正常；并且任意一個揚聲器斷路，其他揚聲器的工作狀態不應受影響。

（五 ）警鈴的控制

警鈴啟動后，每一個警鈴都應能發音，音質、音量應符合要求，其警鈴功能、動作反饋功能均應正常。

（六）消火栓系統聯動調試

試驗在控制中心遠程手動啟動、停止。動作反饋功能是否正常，然后試驗消火栓按鈕自動啟動消防泵的功能。

消火栓系統聯動調試按以下邏輯關系進行：

消火按鈕動作  → 報警主機收到報警信號—→  啟動消火栓泵—→消防泵啟動信號（或故障信號，指消防泵電源故障）反饋到消防控制室報警聯動控制器

消防控制室手動啟動消防泵—→消防泵信號（或故障信號，指消防泵電源故障）反饋到消防控制室報警聯動控制器

消防控制室通過多線直接啟動消防泵和通過報警聯動控制器啟動消防泵均能正常實現。

（七）自動噴水系統聯動調試

1、自動噴水滅火系統聯動調試按以下邏輯關系進行：

噴淋末端試水排水（火災時噴頭爆裂噴水） →

排水區域水流指示器動作信號—→報警主機收到報警信號

濕式報警閥打開—→壓力開關動作—→報警主機收到報警信號→

啟動噴淋泵→噴淋泵啟動信號（或故障信號）反饋到聯動報警控制器

消防控制室手動啟動噴淋消防泵→噴淋消防泵啟動信號（或故障信號，指噴淋泵電源故障）反饋到消防控制室在聯動報警控制器

2、對與濕式噴淋系統按以下程序調試:

1）在現場打開任一末端試水裝置開啟排水，相應分區的水流指示器及信號碟閥模塊動作，濕式報警閥壓力開關動作，啟動噴淋泵，同時警鈴在5-90s內發出聲響，以上信號均返回控制中心。

2）打開濕式報警閥泄水管路，壓力開關動作，啟動噴淋泵，同時警鈴發出聲響，以上信號均返回控制中心。

3、消防控制室通過多線直接啟動噴淋消防泵和通過報警聯動控制器手動啟動噴淋消防泵控制模塊啟動消防泵均能正常實現。

（八）防排煙系統聯動調試

機械排煙系統的聯動調試按以下邏輯關系進行：

排煙分區內的探測器報警 “或”排煙分區內手動報警按鈕報警—→  啟動該排煙分區的排煙口（打開）—→排煙口打開信號返回控制中心—→   啟動排煙風機—→排煙風機啟動信號返回控制中心

排煙風機入口處排煙防火閥（280℃）關閉信號—→停止相關部位的排煙機

信號返回要求：

1）消防控制室報警聯動控制器顯示排煙口開啟狀態；

2）消防控制室報警聯動控制器顯示排煙風機運行狀態；

3）消防控制室報警聯動控制器顯示防火閥關閉狀態。

消防控制室以采用多線制和通過報警聯動控制器均能啟動機械排煙送風機。

（九）防火卷簾聯動調試

1、只作為防火分割用的防火卷簾調試按以下邏輯關系進行。

感煙探測器報警信號—→啟動防火卷簾下降模塊控制防火卷簾下降到底—→防火卷簾低限位信號通過輸入模塊反饋到消防控制室（消防報警控制器顯示防火卷簾關閉信號）

2、用在疏散通道上的防火卷簾。

用在疏散通道上的防火卷簾應兩步下降，其聯動系統如下：

安裝在防火卷簾兩側的感煙控測器報警信號—→啟動防火卷簾—步下降輸出模塊使防火卷簾下降一步后停止

安裝在防火卷簾兩側的感溫探測器發出報警信號—→啟動防火卷簾下降輸出模塊使防火卷簾門降落到底

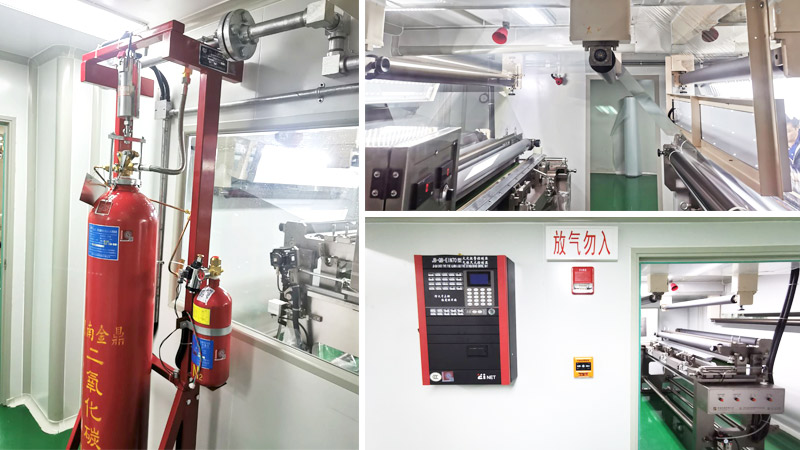

（十）氣體滅火系統聯動調試

1、模擬開啟電磁閥接通管路，檢查每一防護區內的每一噴嘴能有效噴出氣體，且有關的控制閥工作正常。聲光、報警信號正常。輸送管道無明顯晃動和機械性破壞。

2、備用滅火劑貯存器切換操作試驗時，按模擬噴氣試驗的要求準備氮氣貯存器，進行手動切換操作試驗，其結果與模擬噴氣試驗的結果一致。

3、將自動滅火控制器內控制方式轉換開關撥到“自動”位置，當防護區 路煙感探測器發出火災信號時，發出警報，指示火災發生的部位；當?shù)诙窚馗刑綔y器亦發出火災信號后，自動滅火控制器開始進入延時階段，同時發出聯動指令，關閉聯動設備及保護區內除應急照明外的所有電源，自動延時30秒（可調）后向控制火災區的電磁驅動器發出滅火指令，電磁閥動作。

4、將自動滅火控制器內控制方式轉換開關撥到“手動”位置。按下自動滅火控制器內手動啟動按鈕，或啟動設在防護區門外的緊急啟動按鈕，按上述程序進行調試。

5、在自動控制狀態，仍可實現電氣手動控制。電氣手動控制實施前防護區內人員必須全部撤離。

（十一）消防電話的調試

1、在消防控制室與所有消防電話、電話插孔之間互相呼叫與通話，總機應能顯示每部分機或電話插孔的位置，呼叫鈴聲和通話語音應清晰。

2、消防控制室的外線電話與另外一部外線電話模擬報警電話通話，語音應清晰。

3、檢查群呼、錄音等功能，各項功能均應符合要求。

（十二）消防控制中心圖型顯示裝置調試

1、將消防控制中心圖型顯示裝置與火災報警控制器和消防聯動控制器相連，接通電源。

2、操作顯示裝置使其顯示完整系統區域覆蓋模擬圖和各層平面圖，圖中應明確指示出報警區域、主要部位和各消防設備的名稱和物理位置，顯示界面應為中文界面。

3、使火災報警控制器和消防聯動控制器分別發出火災報警信號和聯動控制信號，顯示裝置應在3s內接收，準確顯示相應信號的物理位置，并能優先顯示火災報警信號相對應的界面。

4、使具有多個報警平面圖的顯示裝置處于多報警平面顯示狀態，各報警平面應能自動和手動查詢，并應有總數顯示，且應能手動插入使其立即顯示首火警相應的報警平面圖。

5、使顯示裝置顯示故障或聯動平面，輸入火災報警信號，顯示裝置應能立即轉入火災報警平面的顯示。

（十三）水噴霧系統調試

水噴霧滅火系統的控制方式分為自動控制、手動控制和應急操作三種方式。

1、自動控制：該控制方式是通過大樓內的火災報警控制系統來實現的。當大樓內的火災報警控制系統接收到被保護設備上方的感煙和感溫探測器的兩個獨立報警信號后，通過在報警控制系統內預先編制好的程序發出一個DC24V電源信號，打開雨淋閥上的電磁閥瀉壓，導致該雨淋閥開啟進行滅火（在柴油機上方設置感煙和感溫探測器）。

2、手動控制：可在消防控制盤上通過手動來啟動任意一個雨淋閥上的電磁閥瀉壓,導致該雨淋閥開啟進行滅火。

3、應急操作：雨淋閥上有一個應急手動裝置(機械式)，打開后可以瀉壓，導致該雨淋閥開啟進行滅火。每套水噴霧系統中的電磁閥由火災報警系統來控制，2個監控碟閥信號和1個壓力開關信號均應接到火災報警系統中。壓力開關信號用于啟動噴淋泵。

（十四）其他聯動設備調試：

1、消防控制室內顯示消防水池，水箱的液位狀態。

2、火災報警后切斷相關部位的非消防電源。

3、任何區域內報警，相應區域內應急照明電源自動投入。

4、可顯示區域疏散指示燈開斷狀態，并能自動控制開啟及關閉。

第四節  系統調試及試運行承諾

一、我公司將全面負責試運行期間系統的正常運行。在試運行期間，我公司將確保系統的性能，質量及穩定性滿足試運行的要求及終驗收的順利進行。在試運行結束前一個月，我公司會提供所需運行及維護手冊，使終用戶的操作人員能在系統移交前熟悉系統設備的操作及維護方法。

二、在系統開通運行期間，我公司將配合與火災自動報警和聯動控制設備相關的弱電系統的聯調與測試工作。

三、在與其它弱電系統設備聯調的過程中，如果出現與其它承包商的爭議，我公司會遵循業主或監理工程師的統一協調安排。
